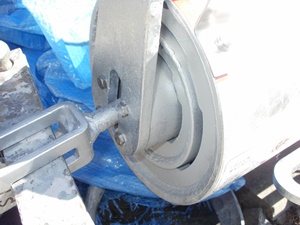

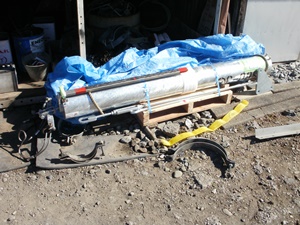

初めて扱う大砲 ＴＯＲＩ-１
バネバランサだ。 |
 |
重錘からこのバネバラへ
変更する事になる。
張り替える際にこの大砲と
電車線をシメラーで繋ぎたい
反対側でも調整できるが
作業の手間的にこちら側で

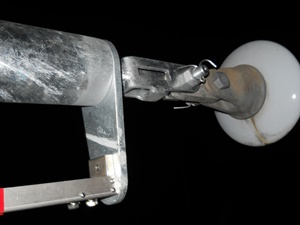

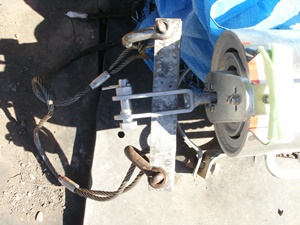

行いために考えた簡易ヨーク |
 |
配電線引き止め用の
ストラップを
２枚重ねて使用する。
|
 |
両端に、４分穴を開けて
シャックルで
４００～６００㎜ぐらいの

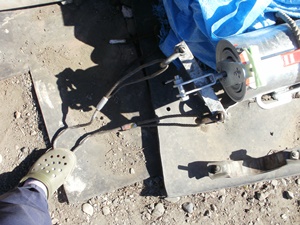

台付けを止めた物 |
 |
ＴＯＲＩＩＣＨＩ３製
Special handmade tools （笑） |
 |
取付け方

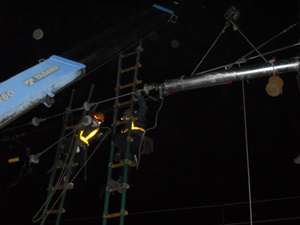

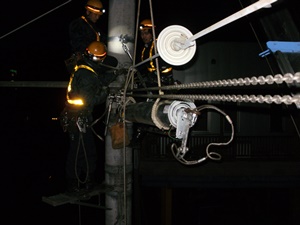

柱に大砲を装着後 |
 |

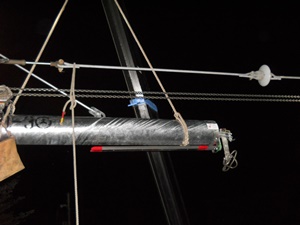

大砲先に簡易ヨークを取付け |
 |

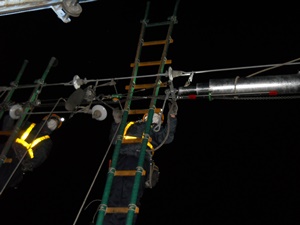

電車線～代用トロリーを
セビで寄せて・・・ |
 |

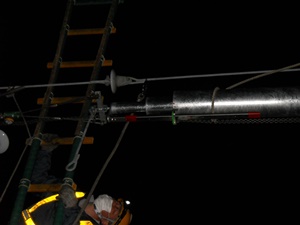

シメラーを取付け・・・ |
 |

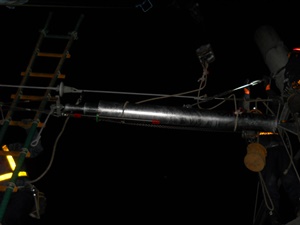

張力計を見ながら・・・ |
 |

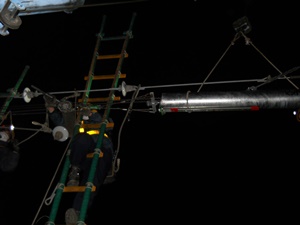

バネバラの位置も確認・・・ |
 |
ＡＴＴＢ交換作業工程＆調整量

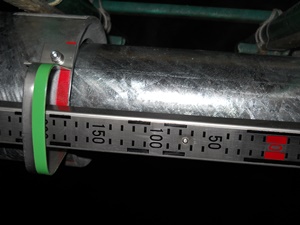

バネバラの調整量は
外気温１５℃＝０
を基準にして調整した。 |
 |
微調整にターンパックルを
入れて置けば楽でした。 |
 |
無事調整終了、接続完了♪
作業工程などの参考として
ＰＤＦを参照してください。 |
テンションバランサへ変更時に使用した簡易ヨーク
