　油圧パンチャーの取り扱い方

埼玉秩父の地酒【本格米焼酎】さけ焼酎【だんべえ】25度　1800ml【楽ギフ_包装】【楽ギフ_のし】【楽ギフ_のし宛書】【楽ギフ_メッセ入力】【埼玉県　秩父】

価格:1,661円
(2015/2/22 06:40時点)
感想(19件)

しゃくし菜漬け　【大サイズ】石川漬物　秩父特産しゃくしな漬　彩の国優良ブランド品　お土産・お取り寄せ・ギフト通販・お酒のつまみ　埼玉県のお取り寄せお土産【まち楽_埼玉】

価格:570円
(2015/2/22 06:41時点)
感想(42件)

アングルなどに各サイズの穴を開ける装置
3分～６分までの穴をあけることができる。

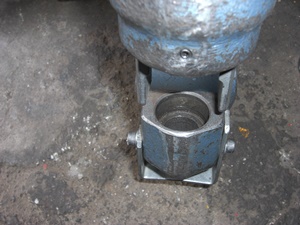

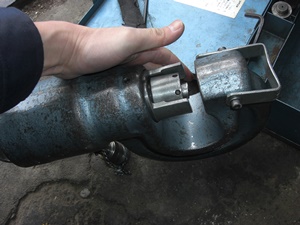

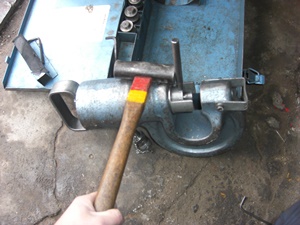

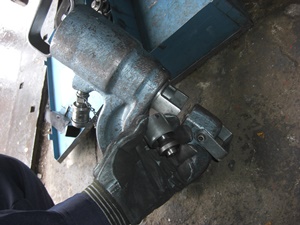

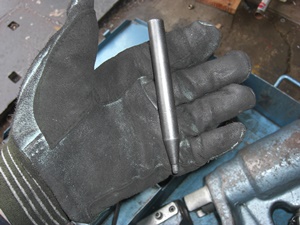

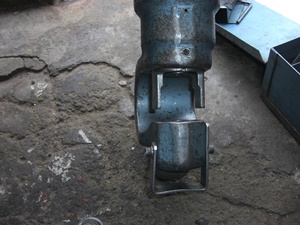

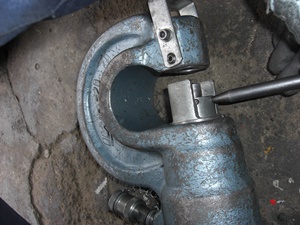

各サイズのコマの交換の手順を説明します。

yuatupancyaa.pdf へのリンク

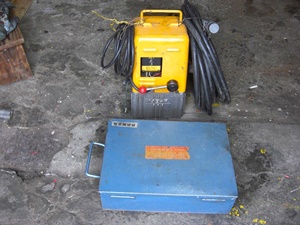

圧縮機器本体（黄）

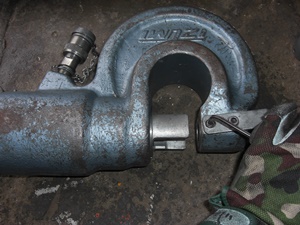

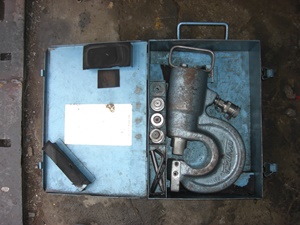

パンチャー本体（箱）

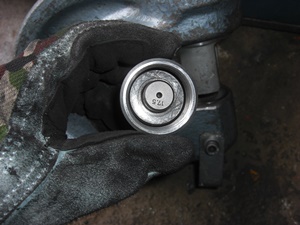

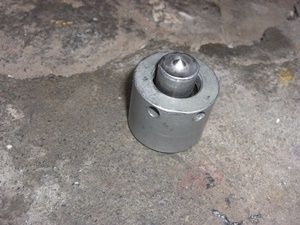

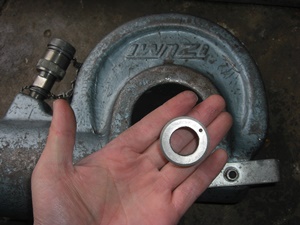

コマサイズは
下記早見表を参照

サイズ早見表
分	インチ		ミリメートル		コマサイズ
１	1/8		３．	１７５㎜
２	1/4	2/8	６．	３５㎜
３	3/8		９．	５２５㎜	１０．５㎜
４	1/2	4/8	１２．	７　　㎜	１３．５㎜
５	5/8		１５．	８７５㎜	１７．５㎜
６	3/4	6/8	１９．	０５㎜	２０．５㎜
７	7/8		２２．	２２５㎜

分は、寸の１０分の１の単位です。

（１尺＝１０寸）

１寸が30.3mmですから、　
１分は3.03mmになります。

気をつけないといけないのが、尺には
曲尺（かねじゃく）と
鯨尺（くじらじゃく）が
あるという事です。

建築などで一般に使われるのは
１尺が30.3cmの曲尺
１分は3.03mmです。
（大工道具のさし曲でつかわれていたから）

着物の寸法では
１尺が37.9cmの鯨尺が使われて、
１分は3.79mmになります。
（ものさしが鯨のひげで作られていたから）

また、インチ表記ですが
１インチ（25.4mm）を８で割ったものを、１分としたものです。
４分は、4/8インチ＝1/2インチ＝1３mmに近い。
３分は、そのまま　3/8インチ＝10mmに近い。
