| ・バインド打ち （直線部） |
 |
・高圧ピン碍子へのバインド打ちを説明します､
き電ピン碍子などのバインドの打ち方なども
同様ですので､いざという時すぐ出来るよう
普段より練習しておくといいでしょう｡
２.０mm.のビニルバインドを３.３ｍ．程
使用しますので､まとめて作っておくと・・・

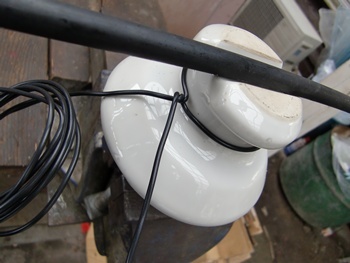

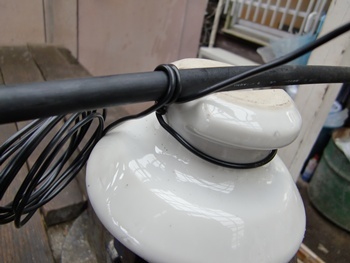

バインド線を､碍子へ1巻きして・・・
|
 |
・OE線の手前部に､1回転させる､
するとOE線へバインド線のコブが２つ出来ます｡
６コブ､２タスキと覚えておくと・・・ |
 |

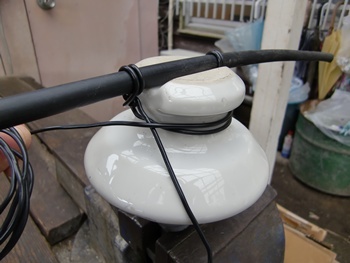

・碍子側面を通して反対側のOE線へ同じように
1回転させてから､側面を通して､また手前まで
同じ動作を３回行なうと､バインド線のコブが
６つできますので､よろしくどうぞ・・・ |
 |
・巻始めの線は､下方へ置いておくといいと思います｡
|
 |

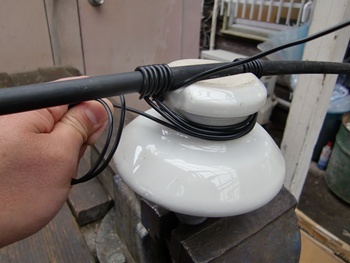

・３回（６コブ）巻き終えたら､次はタスキをかけます｡
隙間が出来ないように巻いていく､がバカごと力を
入れて巻かなくても､最後にタスキをかけて締める
ので大丈夫です｡ |
 |

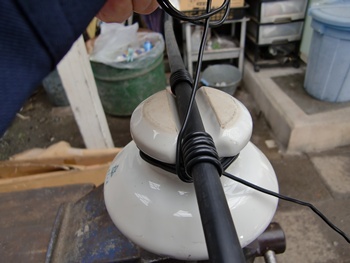

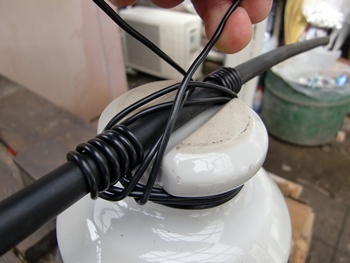

・左写真は､反対側で６コブ作って､側面を通してきた
所になります､手前のバインド巻始め部の反対側から
タスキをかけていきます｡ |
 |

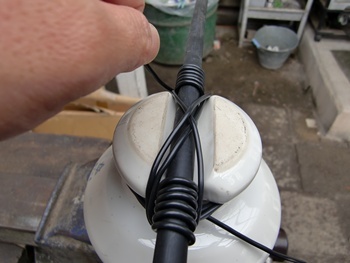

・碍子の上部を斜めに通して､反対側のOE線に
かけてまた斜めに手前まで戻す｡ |
 |
・このタスキがけで､締めていくのでバインド線に
テンションをかけたまま､作業を行ないます｡
おいらは､OE線に掛ける時はギュッと音が
するぐらいテンションをかけます・・・
|
 |

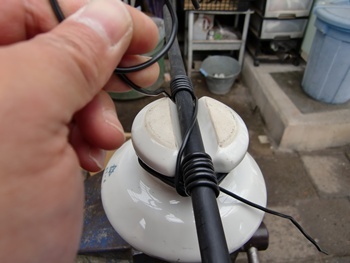

・手前から､反対側→手前→反対側→手前→反対側と
２回タスキをかけたら・・・
|
 |
・バインド巻始めの線と巻終わりの線が左写真の
ように碍子上部で斜めになるようにして､
巻止めます｡ |
 |

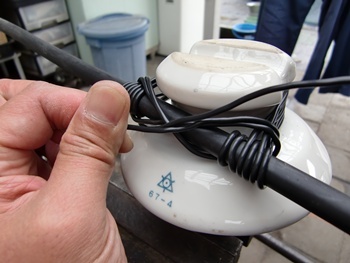

・巻き終りはこんなかっこういして終了です｡
練習すれば､もっとうまくバインド打ちが
出来るようになります､がんばりましょう｡
こんな､隙間だらけじゃあダメですよ・・・（笑） |
 |
|
| ・バインド打ち （曲線部） |
 |

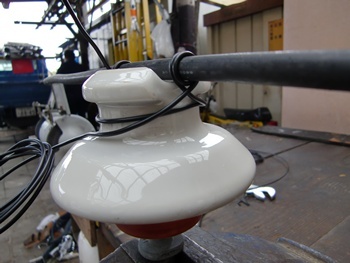

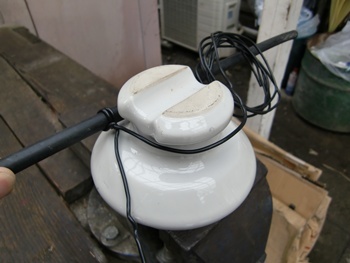

・直線部とやる事は同じなのですが､この場合は
OE線に巻止めてから､作業を開始します｡

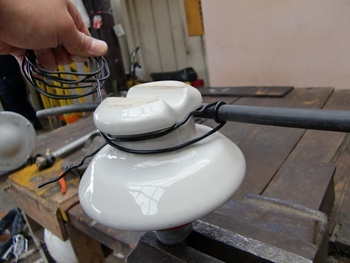

反対側へ側面を通して・・・ |
 |

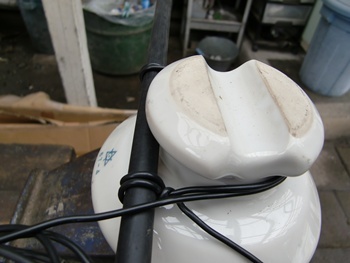

・反対側のOE線へ１巻きしてから､また側面を
通して手前へ・・・ |
 |
・この作業を３回繰り返して､６コブつくります､
今回は初めにOE線へ巻止めているのですでに､
２コブﾞ出来ていますけど・・・
巻始めのバインド線は､下方へ置いておく・・・ |
 |

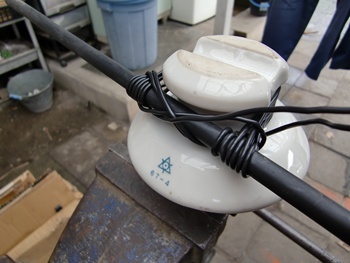

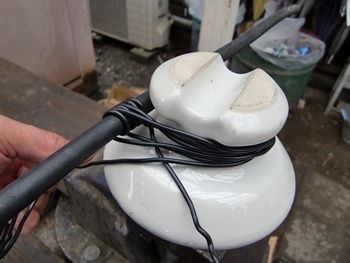

・３回終わって､このような状態になったら､
次はタスキをかけます｡
|
 |
・直線部と同じく､ここからはテンションを掛けた
まま作業を行ないます｡ |
 |

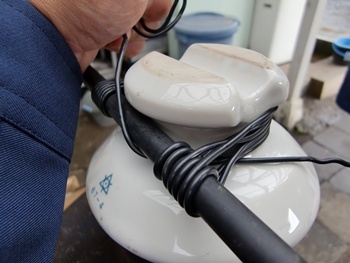

・２回タスキをかけたら・・・ |
 |
・巻始めのバインド線と斜めになるように､
碍子側面部で､巻止る｡ |
 |
・また､このようなかっこうで巻止めたら終了です｡
おつかれちゃんでした・・・ |
