電車線、トロリー線との接続金具
ＢＮ金具にトロリー線を取り付ける際旧型のＢＮは
金具以降を折り曲げておく事。

これを折り曲げるのはちっと大変
なんで簡単に曲げる加工器を手作る。

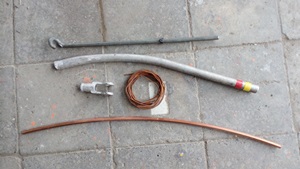

	トロリー曲げ加工器ＴＯＲＩＩＣＨＩ３製 Special handmade tools　（笑）

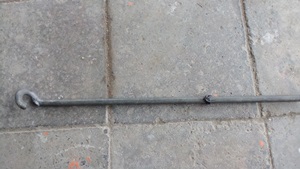

	トロリー抑え用器具６００㎜のロッドを加工したもの

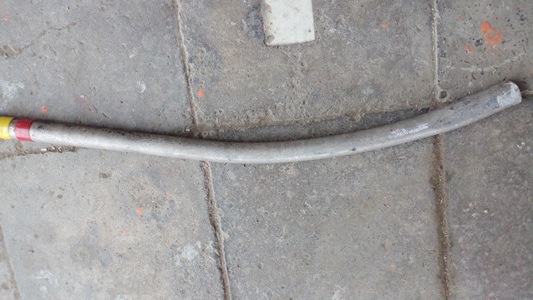

	トロリーベンダ（命名）曲引き弓７５０を加工したもの

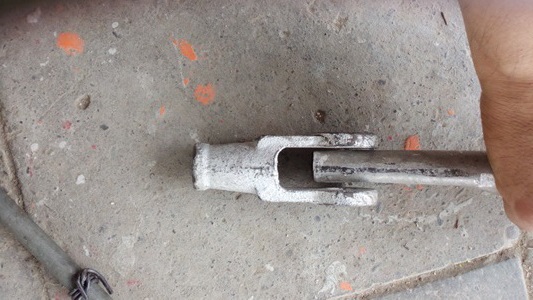

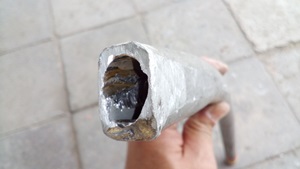

	外側はＢＮに入るようにハンマーで少し潰す。
	内側はトロリー線が入るようにドリルなどで削る。

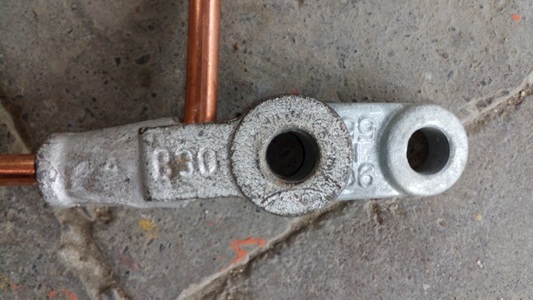

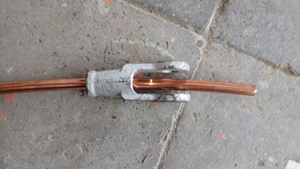

	任意の位置にＢＮを挿入

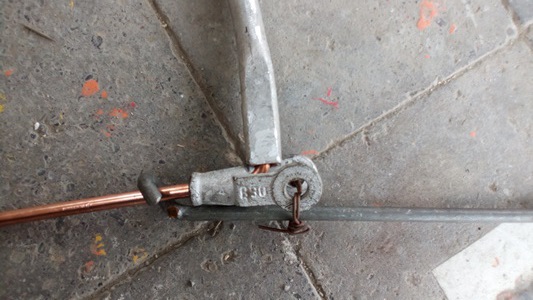

	トロリー抑え用器具をこのように取り付け・・・

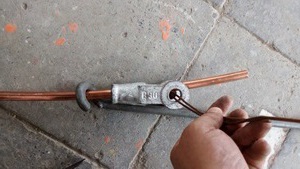

	なまし線で・・・

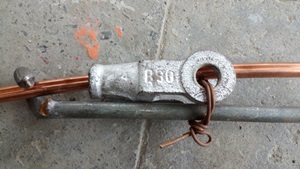

	固定する。

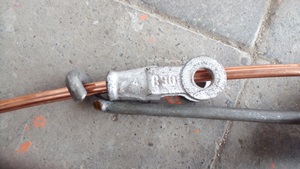

	トロリー曲げベンダが入るようにペンチなどで叩いてなまし線をこのように曲げる。

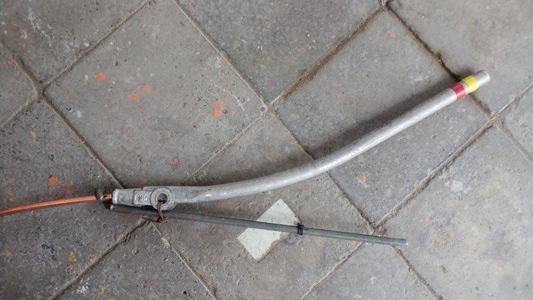

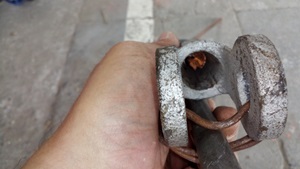

	トロリーベンダをこのようにきっちり差し込み・・・トロリー抑え用器具とトロリーベンダを広げるように一気に曲げる。
	一気に曲げないとアールが緩くなりトロリーが当たってＢＳが入らなくなるので注意すること。
	最近のＢＮで首を曲げるときは特にキュッとやらないと最悪だ。詳しくは下記ＰＤＦにて・・・
