　電車線張替え｡箱タワーを使用する｡

埼玉秩父の地酒【本格米焼酎】さけ焼酎【だんべえ】25度　1800ml【楽ギフ_包装】【楽ギフ_のし】【楽ギフ_のし宛書】【楽ギフ_メッセ入力】【埼玉県　秩父】

価格:1,661円
(2015/2/22 06:40時点)
感想(19件)

しゃくし菜漬け　【大サイズ】石川漬物　秩父特産しゃくしな漬　彩の国優良ブランド品　お土産・お取り寄せ・ギフト通販・お酒のつまみ　埼玉県のお取り寄せお土産【まち楽_埼玉】

価格:570円
(2015/2/22 06:41時点)
感想(42件)

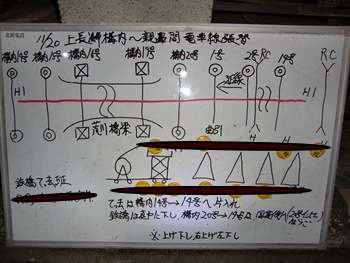

		作業前の点呼・打合わせ作業手順の打合わせ､作業の割振り､危険ヵ所などの報告｡今回の張替えは､左カーブなので右上げ左下ろし､トロリ線〔新）右上げ､トロリ線〔旧）左下し､長い鉄橋もあるので､作業には十分注意する｡トロリ線張替え作業（軌陸編）の方が解りやすいかもしれませんので､そちらも参考にして下さい｡　toriichi RCは踏切､H1は第１ハンガー下で接続

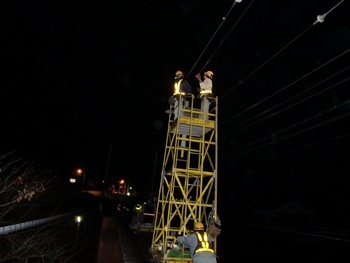

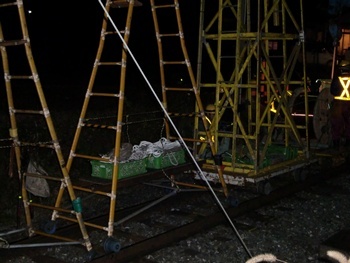

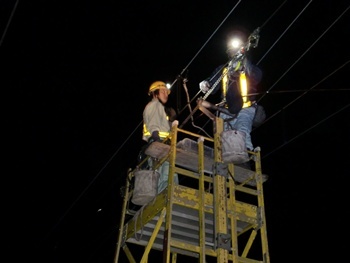

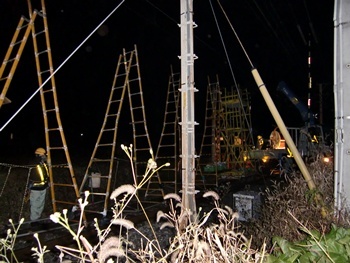

		箱タワー＆ドラム台､簡易タワーを入線する｡ドラム台・箱タワー・簡易タワー×４の順番でONレール箱タワーは張替え作業全般を行なう｡ドラム台は､張替え作業・撤去作業簡易タワーで､吊替え・振替えを行なう｡各自の作業が終了した時点で､撤去作業を行なう事

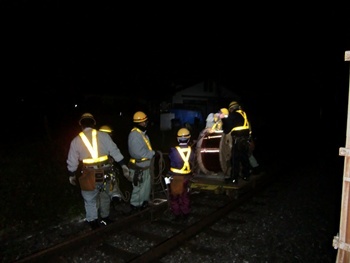

		材料・工具の搬入する｡

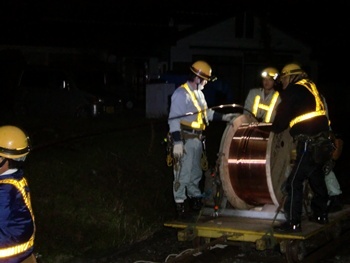

		ドラムから､トロリ（新）を引き出す｡
		クセを付けないように慎重に・・・溝を回転させないように､ハンガーで固定してロープで引上げる｡

		接続地点へ､Wイヤーにてトロリ線（旧）へトロリ線（新）をかませてから､張上げを始める｡

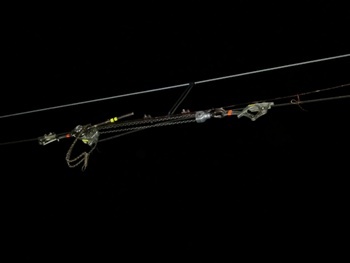

		今回は､元からある接続ヵ所への接続のため３ｔシメラを掛けてから､Wイヤーを外して､そこへ､トロリ（新）をかませる｡旧線と新線を番線で固定しておく

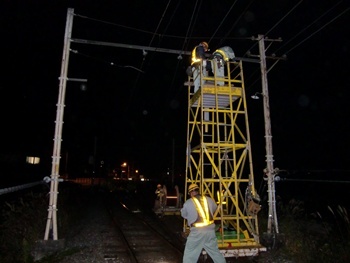

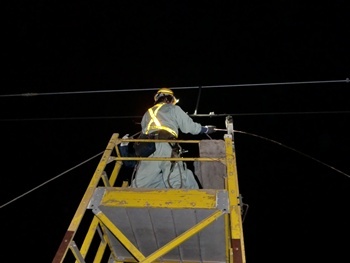

		ハンガー毎に､S金を掛ける｡そこへトロリ（新）を掛けていく｡柱下､柱と柱の中間へカラビナを装着｡トロリ（旧）とトロリ（新）に掛ける｡約２００m.毎に､仮上げ作業を行なう｡１ｔシメラを用い張上げてきたトロリ線にテンションを掛ける｡
		仮上げが終了した場所から､振替え､吊替え作業を行なう｡
		曲引きの振替え終了後の写真新線に振替えて､カラビナで旧線を吊っている､旧線を引き下げる際吊架線などを交わしてロープで固定しておく､反対側は柱にでも固定曲線引きの振替えのやり方

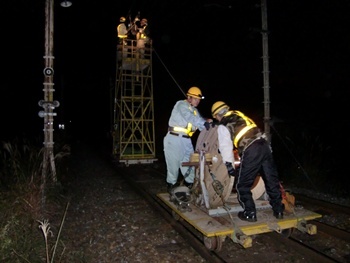

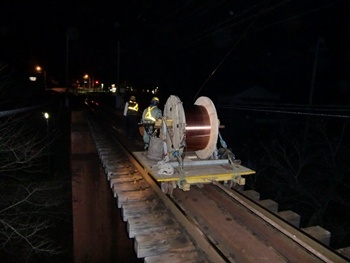

		ドラム係は､トロリ線に一定のテンションを掛けながら､張上げていく｡箱タワーと連結して､数名で押しながら､移動していく・・・現状､約1.5m.×20cmの板でブレーキをかけながらテンションを掛けているが､今後､ドラムにブレーキをかける装置を考える｡
		全体の作業の流れは､作業打合わせ（点呼）検電・接地・材料工具の搬入張上げ地点接続作業（代用トロリがあれば先に張上げてから）張上げ作業開始（S金・カラビナを掛け､そこへ新線を張上げる）仮上げ作業（１ｔシメラでテンションを掛ける）ハンガー吊替え・曲引きなどの振替え（均圧部品などを振替えたり､撤去用ロープの設置など）
		最終地点での接続作業旧線の引下げ作業＆旧線の撤去作業数名で､２重確認を行なう材料工具の搬出（材料工具など員数の確認）検電・接地の取外し作業後の報告・反省安全に帰宅する｡　　　・・・以上
		そろそろ､張替え作業も終りを迎える｡

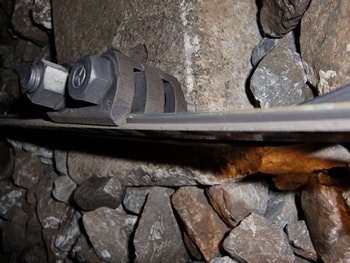

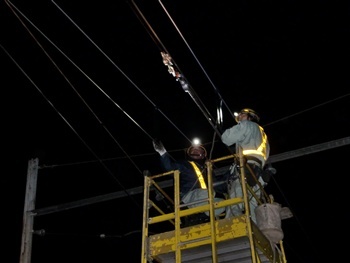

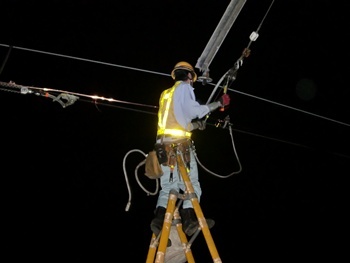

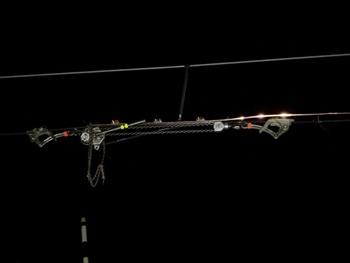

		ここが接続地点､接続ヵ所は第２ハンガーが望ましいが・・・接続地点よりも､少し先で３ｔシメラを掛ける｡接続ヵ所でシメラを掛けるよりも､接続作業が簡単､トロリにクセが付かないカムロン・チャックは横に取付けると施工後､クセがめだたない・・・接続ヵ所の両端を番線などで固定する｡引き下げる際､余分なクセが付かない
		シメラを掛け終わったら､トロリ線（新）を切断､引下げる｡残りのトロリ線（新）はドラムに戻し､固定する｡戻して固定するだけだが､慎重に作業を行なって欲しい､もし外れて線が暴れるとトロリ切断面で刺傷してしまうので大変だ､トロリ線も巻が解けてしまい､クセも付くし絡まって､使い物にならなくなるかもしれない

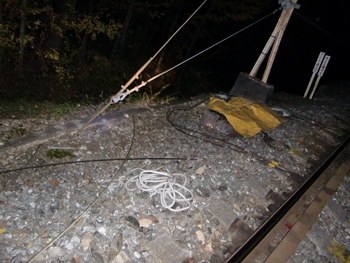

		旧線を撤去する｡セビなどを利用して安全に引下げる｡

		引下げが終了したら､撤去作業だ!

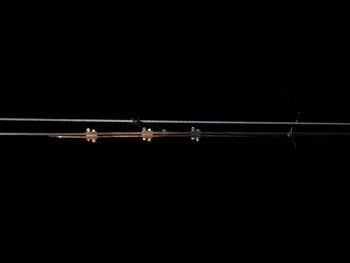

		引下げが終了したら､接続作業だ! Wイヤーにて接続､フネを作りこみ終了接続作業が終了したら､張替え作業ヵ所の後確認を行なう｡
		引下げ用ロープを緩めて下りたら､柱下毎に､切断していく

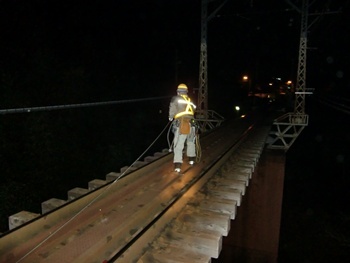

		橋梁上は地面まで､引き抜いて作業を行なう｡
		引下げ用ロープも緊縛して､レール脇に置く

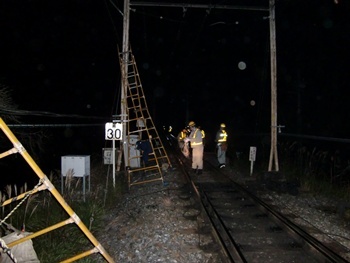

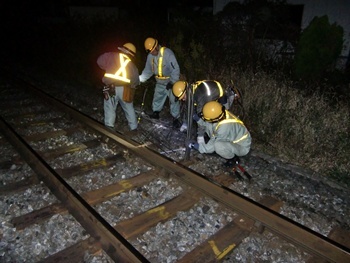

		分断作業は､２人１組になって作業を行なう｡ 1人は撤去線を引っ張って､ 1人がカッターで切断していく｡

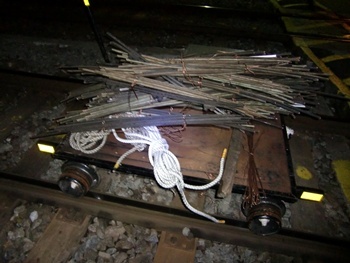

		このように､同じ長さで切断､１０本くらいにまとめて緊縛､緊縛する番線は銅線を利用する｡写真のように､撤去品・ロープ等はタワー・トロなどで､回収していくので､レール脇において置く事

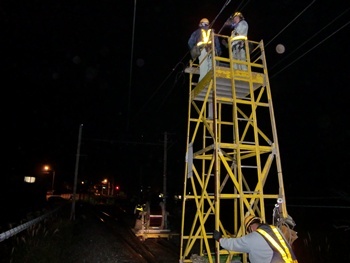

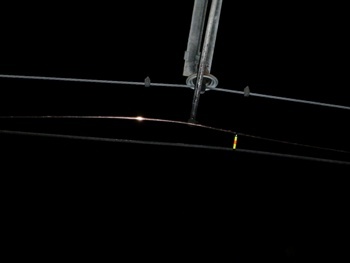

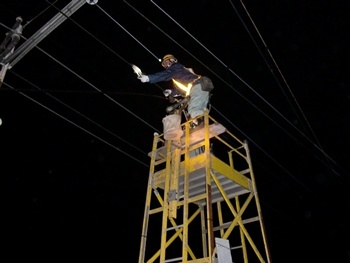

		接続部も綺麗に仕上がった､後は､張替え作業ヵ所の後確認だ｡上部は､タワーにて確認､下部は､数名で材料工具の置き忘れはないか確認する｡
		材料・工具の搬出材料・工具の員数確認作業後の報告・反省安全に帰宅する｡　　以上
		ここまで､使い切る! エコですなぁ～・・・（笑）
