Toriichi3のヒポポタマスが逆立ち沿線情報と線路っぺたの男達沿線保守・作業手順 例大祭作業
・特殊電車線工事関係 挿絵1    挿絵2へ


埼玉秩父の地酒【本格米焼酎】さけ焼酎【だんべえ】25度 1800ml【楽ギフ_包装】【楽ギフ_のし】【楽ギフ_のし宛書】【楽ギフ_メッセ入力】【埼玉県 秩父】

価格:1,661円
(2015/2/22 06:40時点)
感想(19件)

しゃくし菜漬け 【大サイズ】 石川漬物 秩父特産しゃくしな漬 彩の国優良ブランド品 お土産・お取り寄せ・ギフト通販・お酒のつまみ 埼玉県のお取り寄せ お土産 【まち楽_埼玉】

価格:570円
(2015/2/22 06:41時点)
感想(42件)

図1
図2

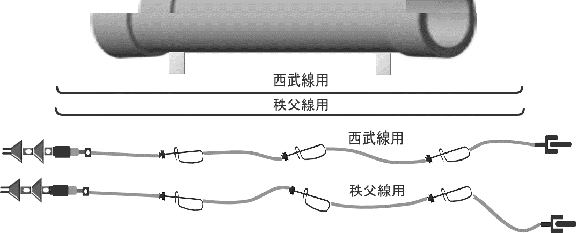

トロリー逃止めワイヤーとは、上記部品の総称
2連碍子 + クランプ + ワイヤー×2(短・長) + 特殊イヤー×2
図3
図4

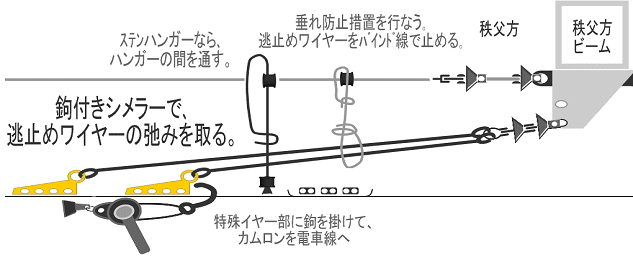

逃止めワイヤー(影森方)、ハンガーの間を通す、秩父方は糸巻きを入れてバインド処理
ワイヤー(短)の方からたるみを取る。
図5

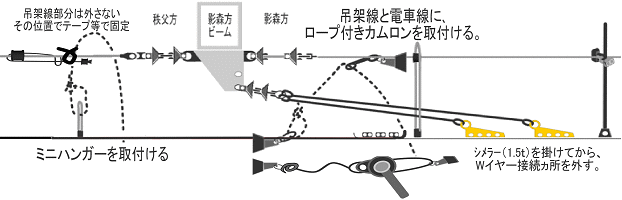

ロープ付きカムロンは、4型シメラー(1t)のカムロンにカラビナを付けた物を使用
図6

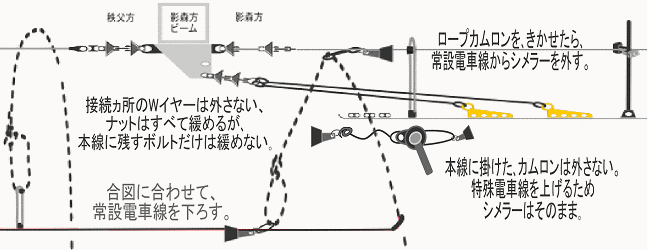

秩父方、影森方での作業になるので、ロープカムロンに荷を効かせ、
手早くシメラーを使い接続ヵ所を外しておく。
図7

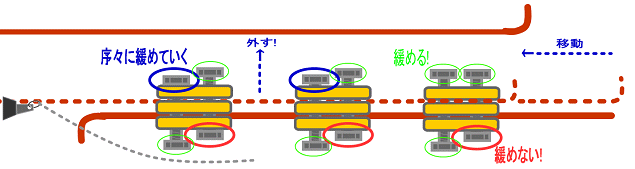

シメラーを使用しない方法、Wイヤーのナットを全部緩め、取外す常設電車線側の
ボルトを1本ずつ緩めていくと、2本目~3本目で電車線が出て行くので、
少しずつ出していく、ロープ付きカムロンに荷が効いたら外す。
図8
常設電車線が下りたら、なるべく大勢で、西部ホーム下まで運ぶ、半切れのパイプの
手前(地面)に置く(西部線側が奥、秩父線側が手前)

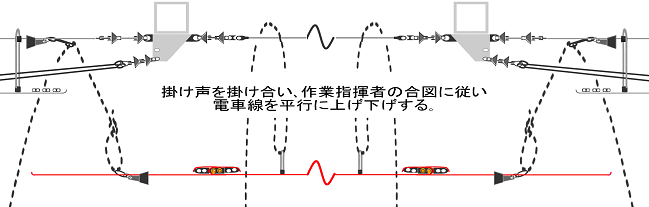

図9
シメラーなどはそのまま、下ろしたロープカムロンに今度は電車線を付けて、
上げる、特殊電車線・既設電車線は秩父線側ホーム下にある(切替・復旧作業時)
図10
図11

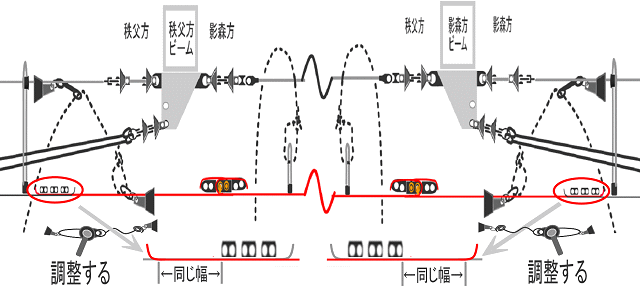

秩父方・影森方の接続ヵ所の幅をお互いに合せる。
図12
特殊電車線を取付けた場合、逃止めワイヤーが弛む場合があるが、
垂れ防止措置(バインド処理)がしてあるので大丈夫、気になるのなら手直しする。
図13
ビームへ掛ける位置は吊架線と同じ高さがよい、3tシメラーがよい。
ロープ付きカムロンをそのまま利用して、吊架線を取下げる。
シメラー(3t)を掛けてから、ターンパックルを調整、
全開に緩めて取外す。   (シメラーを使用しても大変)
シメラー(3t)をビームへ掛ける場所は、
吊架線と同じ高さの場所へ取り付ける。(台付け無しでもOK!)
図14
絶縁ハンガーはビニテなどで固定しておく。
図15
特殊電車線接合部が山なりになるように、ロープで調整する。
西武線側の接合部は、クセが付いているのでかなり吊らないと・・・
図16
これで一段落・・・、秩父側も同様に行なう。
