電車線路のカーブヵ所などに取り付ける装置
電車線の偏位を調整するための装置
この装置を作成する際、計測した曲引きの長さに合わせて
銅線の長さを調整するための手作り工具
こいつの取説です。

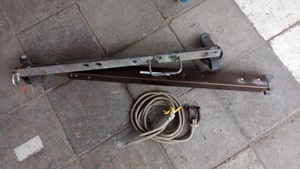

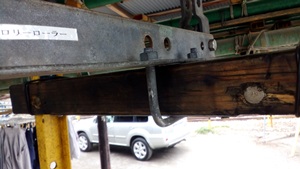

	トロ張りローラーと連結棒取り付け器具

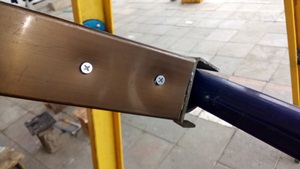

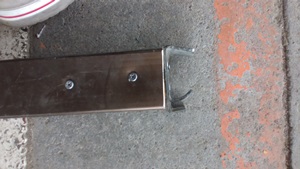

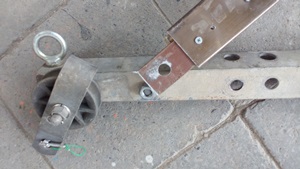

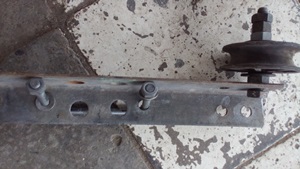

	５０㎜のアングル１ｍくらいこれにローラーを取り付け（セクションとこに使うヤツ）頬杖にアルミの骨材を利用
	大雪の時に壊れた車庫のアルミを再利用、タワーの足場に引っ掛けるように、コ型金具を利用

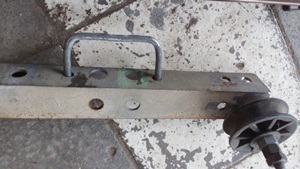

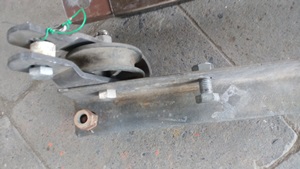

	ローラーからトロリーが外れないようにピンを取り付け
	Ａタワー上部に取り付ける角ボルトを取り付ける。
	補助ローラーも取り付け。

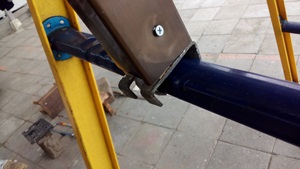

	頬杖はＡタワーの足場に・・・
	このように取り付けて・・・

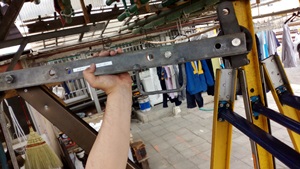

	ローラーの付いているアングルを・・・

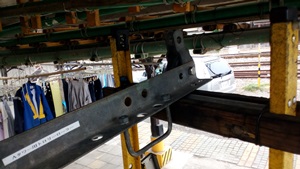

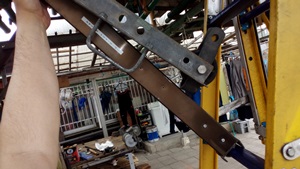

	このようにＡタワー上部に・・・
	取り付ける。

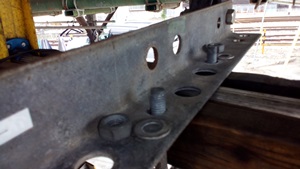

	角ボルトで・・・
	固定

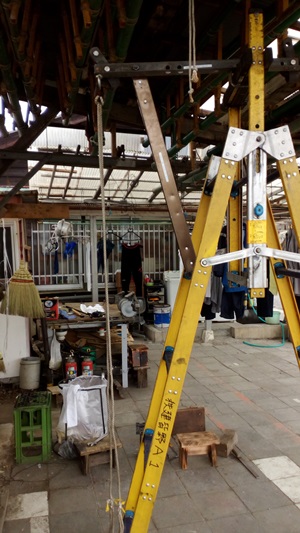

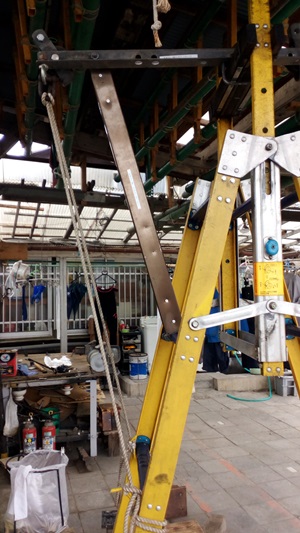

	こんな感じに取りついたら・・・

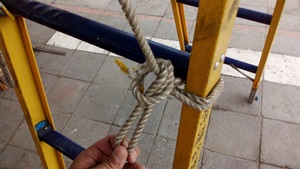

	左右に揺れないようにロープで固定・・・
	これで取り付け完成！

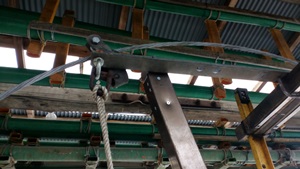

	こんな感じに線を張り上げて使用する。

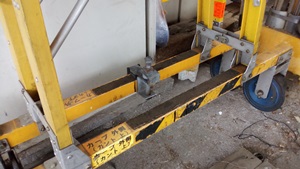

	ドラム台とＡタワーを固定する器具の取り付け。
	連結棒でＡタワーを抑えるように取り付ける。

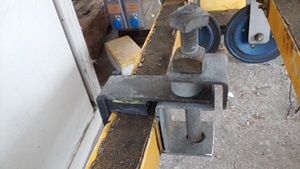

	ボルトに連結棒を挿入ナットで外れないように・・・

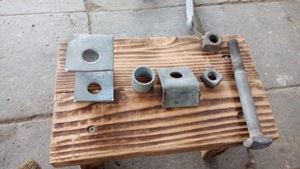

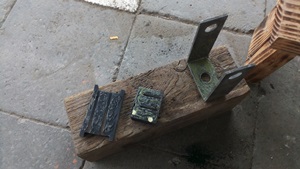

	電灯用の角座金を利用して、クッション代わりにレールに敷くゴム板をボンドで取り付けたものと・・・

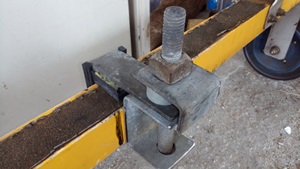

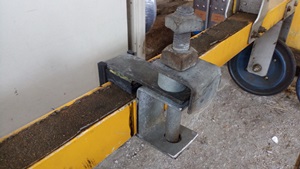

	コ型金物１．５個、カラーボルト２００㎜・ナット×２を上手に組んで・・・
	各パーツをこのように取り付ける。詳細は、下記ＰＤＦより・・・
