吊架線から電車線を懸架するハンガーです。

電車線の高低を調整するための装置、
主に電車線の引き上げ区間に使用する。

ステンレスハンガーは材質が固いため工作が大変。

この加工器を使えば、簡単に任意の長さに加工ができる。

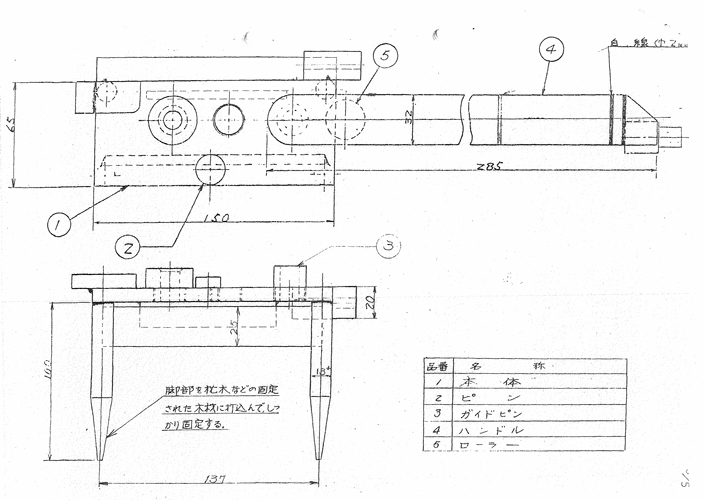

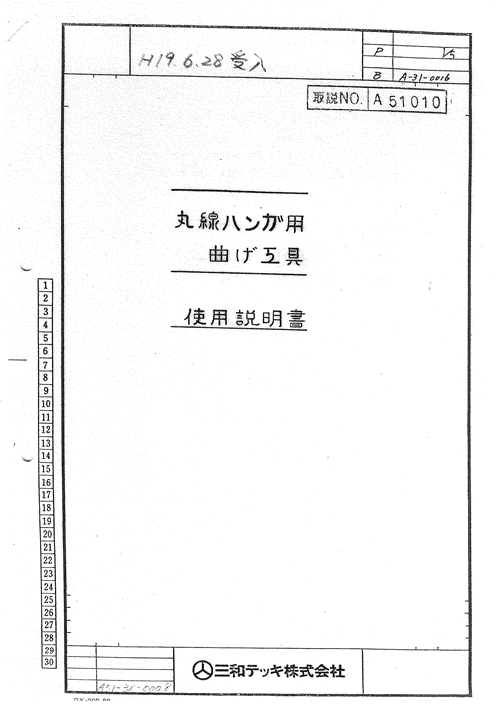

doroxpaakakouki.pdf へのリンク

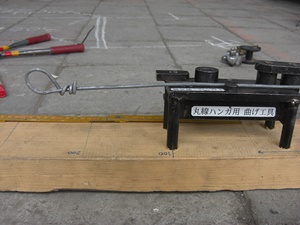

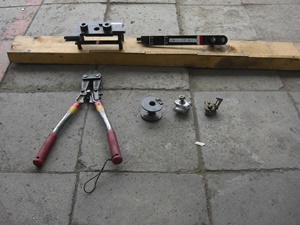

ドロッパーハンガー加工に
必要な道具

ドロッパーイヤーを使った

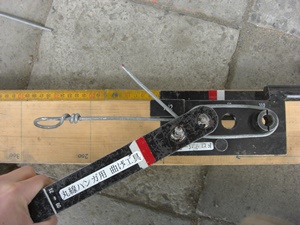

Ⅲ型用加工器を使用する。

Ⅰ型、Ⅱ型 (イヤー長分を考慮)
イヤー形が違うので長さも変わる。

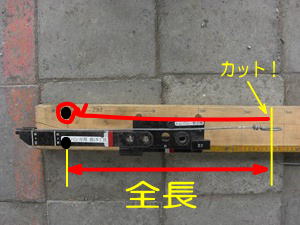

吊架線センター~電車線溝までの
全長を計測する。

ドロッパーハンガーの取付け部
(ハンガーとイヤーの輪っか)

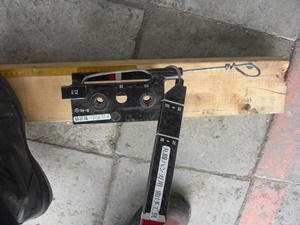

を加工器板上左端にある
”●”に合わせて

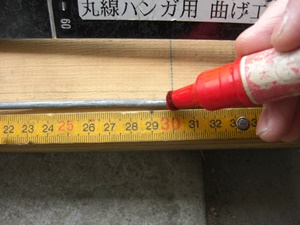

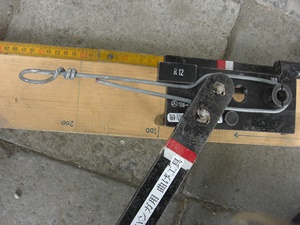

任意の長さにカットする。

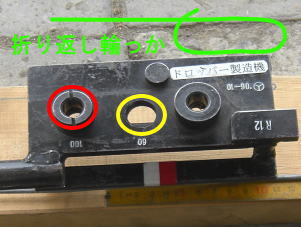

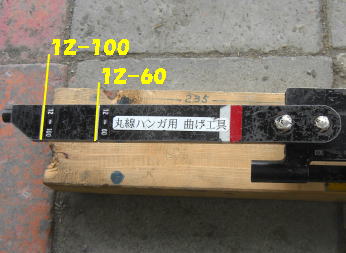

12-100
折り返しの輪っかの長さが100㎜
12-60
折り返しの輪っかの長さが 60㎜

12-100の輪っかを作るので

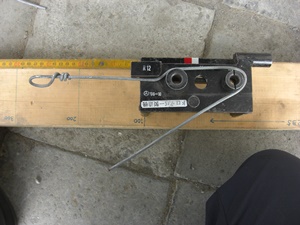

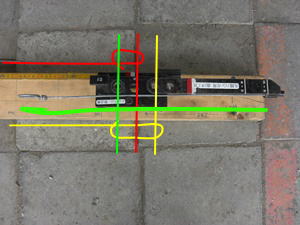

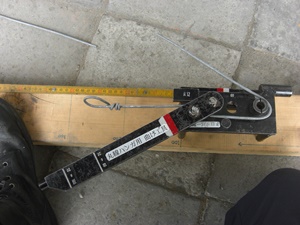

赤丸位置へ〇器具(ネジ式)を
移動固定する。
12-100
折り返しの輪っかの長さが100㎜
12-60
折り返しの輪っかの長さが 60㎜

12-100の輪っかを作るので
12-100のラインへ
ハンガーの切り口を合わせる。
切り口を合わせたら

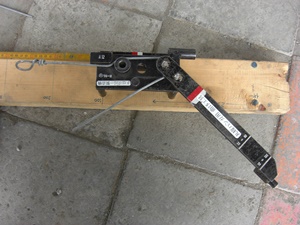

ハンドルバーを回転させる。
※イヤー取り付け部輪っかを
  垂直に位置させる。

(イヤー部が直角になっているため)

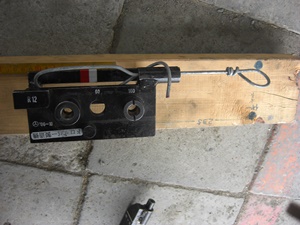

ハンガー上側を加工後、
ハンドルバーの位置を変えて
ハンガー下側も加工する。
ハンガーの向きを変えて・・・

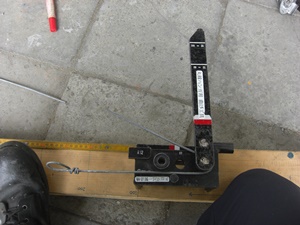

ハンドルバーをこの位置に移動
回して輪っかを作りこむ①

手前の突起に引っかかるので
少し持ち上げながら交わして・・・

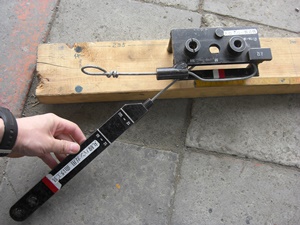

ハンドルバーをこの位置に移動
回して輪っかを作りこむ②
この位置まで、きっちり回す。

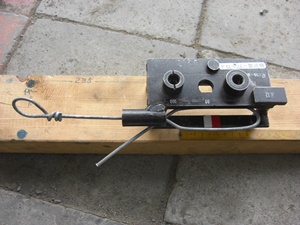

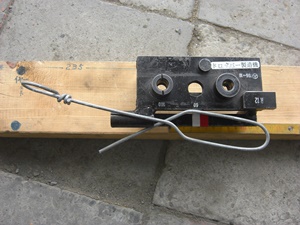

輪っかの形が付いたので
ハンガーを器具から外す。
このようにハンガーを固定して
ハンドルバーを突っ込み
こんな感じに・・・
形が付いたらあとわずか・・・

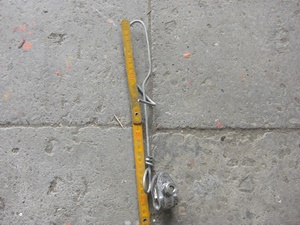

Ⅲ型なのでイヤーを
取り付けて完成となります。

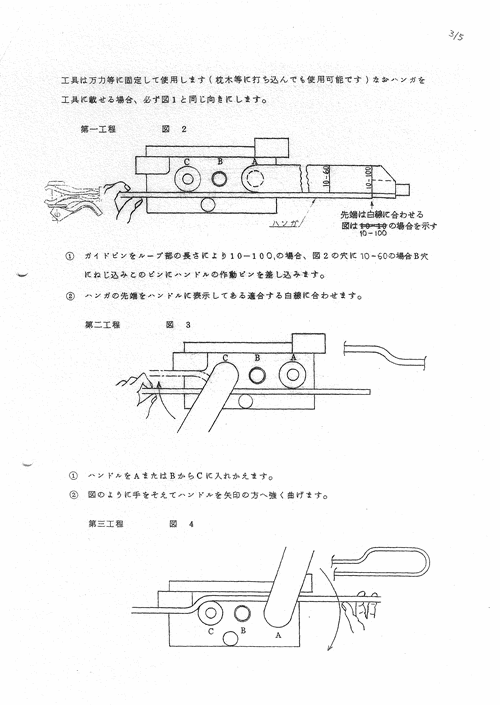

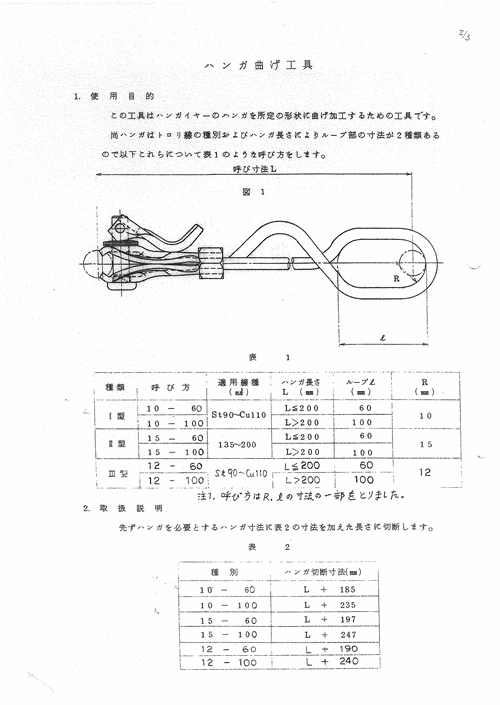

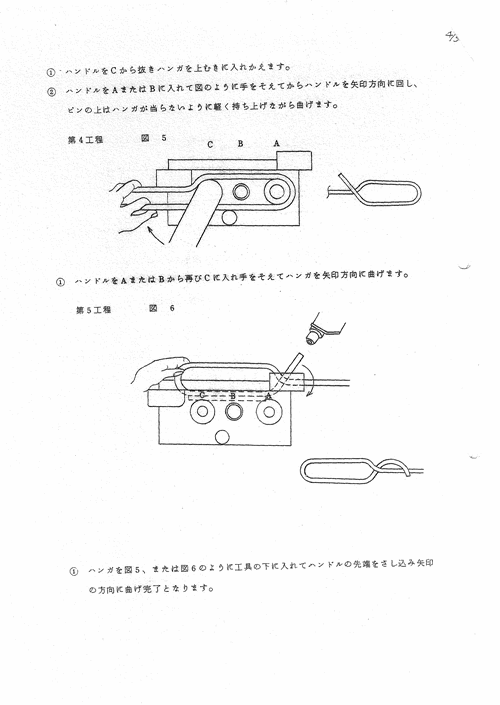

詳しくは下記PDFより・・・
 doroxpaakakouki.pdf へのリンク
